Řízení svítidel
Svítidla Spectrasol ve variantě DALI je možné ovládat (stmívat) několika způsoby:
A) pomocí řídícího systému/řídící jednotky podporující komunikační protokol DALI2
– pro možnosti řízení a ovládání svítidel pomocí standardizovaného protokolu DALI kontaktujte vašeho dodavatele řídícího systému
– Pokud máte o pokročilé řízení protokolem DALI zájem, ale nemáte ve svém projektu dodavatele řídícího systému, kontaktujte obchodní tým Spectrasol, pomůžeme vám najít nejvhodnější řešení.
B) Pomocí funkce PUSH DIMM (někdy také SWITCH DIMM)
– jedná se o nejjednodušší a nejlevnější technologii pro zapnutí, vypnutí a stmívání svítidla
– k ovládání stačí obyčejné tlačítko které je dostupné ve vašem oblíbeném designu od vašeho oblíbeného výrobce ovládacích prvků (např ABB, Legrand atd.)
– od tlačítka ke svítidlu je potřeba alespoň 4-žilový kabel
– doporučená délka kabeláže od tlačítka ke svítidlu je do 15m, v praxi je možné za vhodných podmínek použít i větší délku

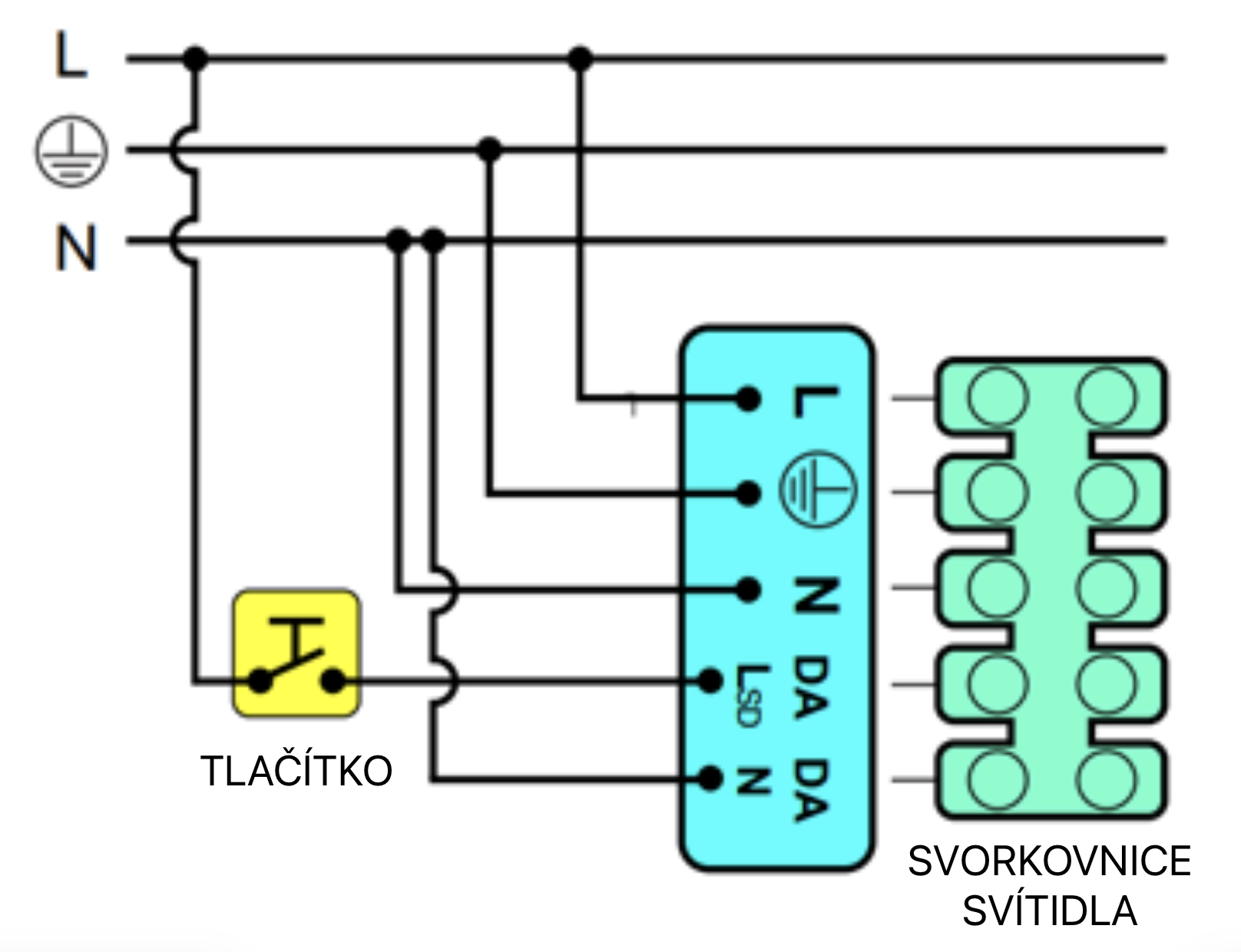

Schéma zapojení:
– svítidlo je trvale nápájené, k ovládání slouží 4. vodič – fáze spínaná tlačítkem
V případě že mezi ovládacím místem a svítidlem nemáte alespoň 4 žily, je možné využít bezdrátové tlačítko ABB.
– bezdrátové tlačítko (vysílač) je k dispozici v provedení na zeď nebo do ruky
– baterie tlačítka vydrží několik let
– z jednoho tlačítka (vysílače) je možné ovládat až 4 samostatné okruhy
– pro každý okruh (svítidlo) které chcete samostatně ovládat je potřeba ke svítidlu zapojit bezdrátový spínač (přijímač)
– pro správnou funkci je klíčové aby byl bezdrátový spínač (přijímač) nastaven v režimu PUSH.

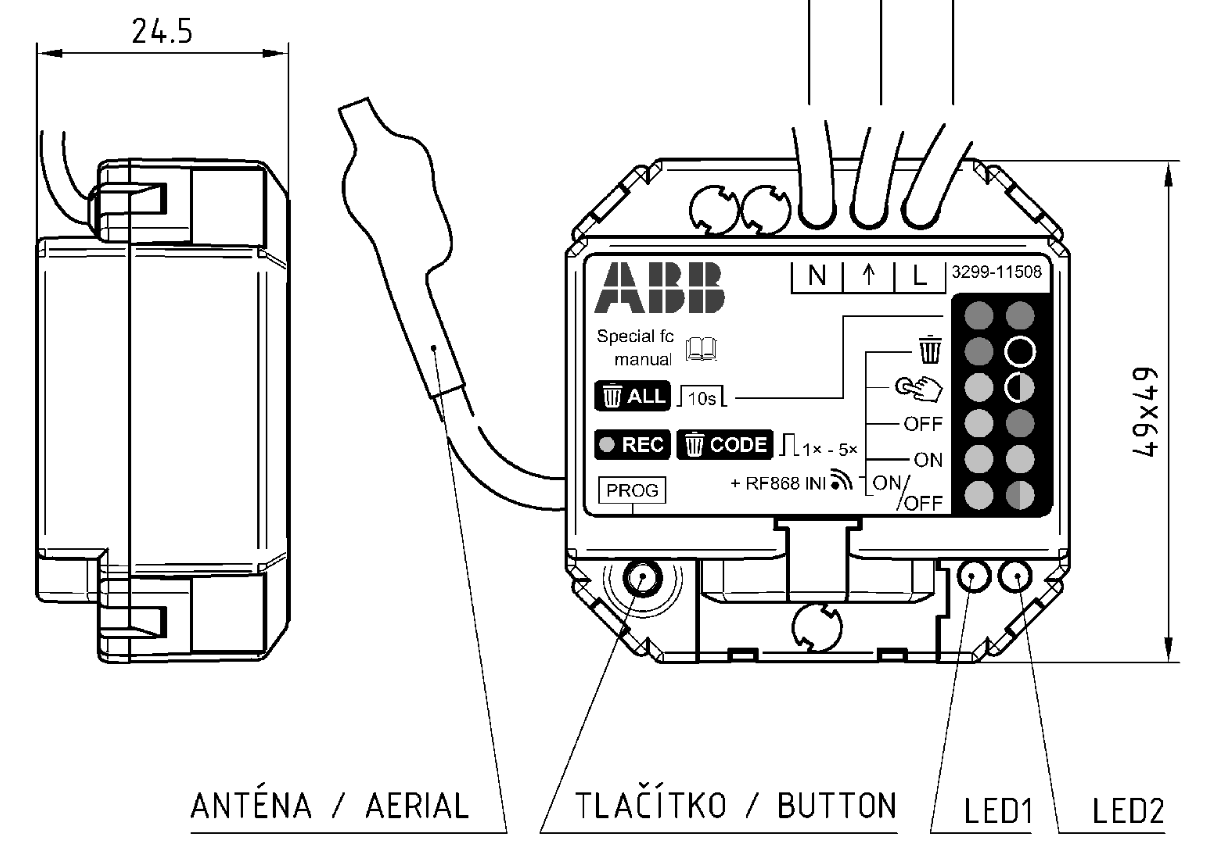

– režim PUSH nakonfigurujte při párování tlačítka podle návodu:
– 4× krátce stiskněte tlačítko na přijímači, LED 1 svítí zeleně, LED 2 zeleně bliká.
– 2× stiskněte vybrané tlačítko (tlačítka) vysílače.
– Správnost zápisu je indikována současným pomalým zeleným zablikáním obou LED.
Kompletní manuál zde: odkaz ABB RF manual
– doporučujeme párování a nastavení režimu push provést ještě před připojení bezdrátového spínače (přijímače) ke svítidlu
– Správnou funkci ověříte poslechem: při krátkém stisku tlačítka 2x cvakne relé v přijímači. Při dlouhém stisku po stisku cvakne jednou a po uvolnění tlačítka cvakne podruhé.
– Ke svítidlu připojte až ve chvíli kdy jste si jisti, že bezdrátové ovládání pracuje správně podle zvukového projevu popsaného výše. Správnou funkci můžete prověřit také fázovou zkoušečkou na výstupu spínače. Napětí na výstupu by mělo s malým zpožděním kopírovat stisky tlačítka.

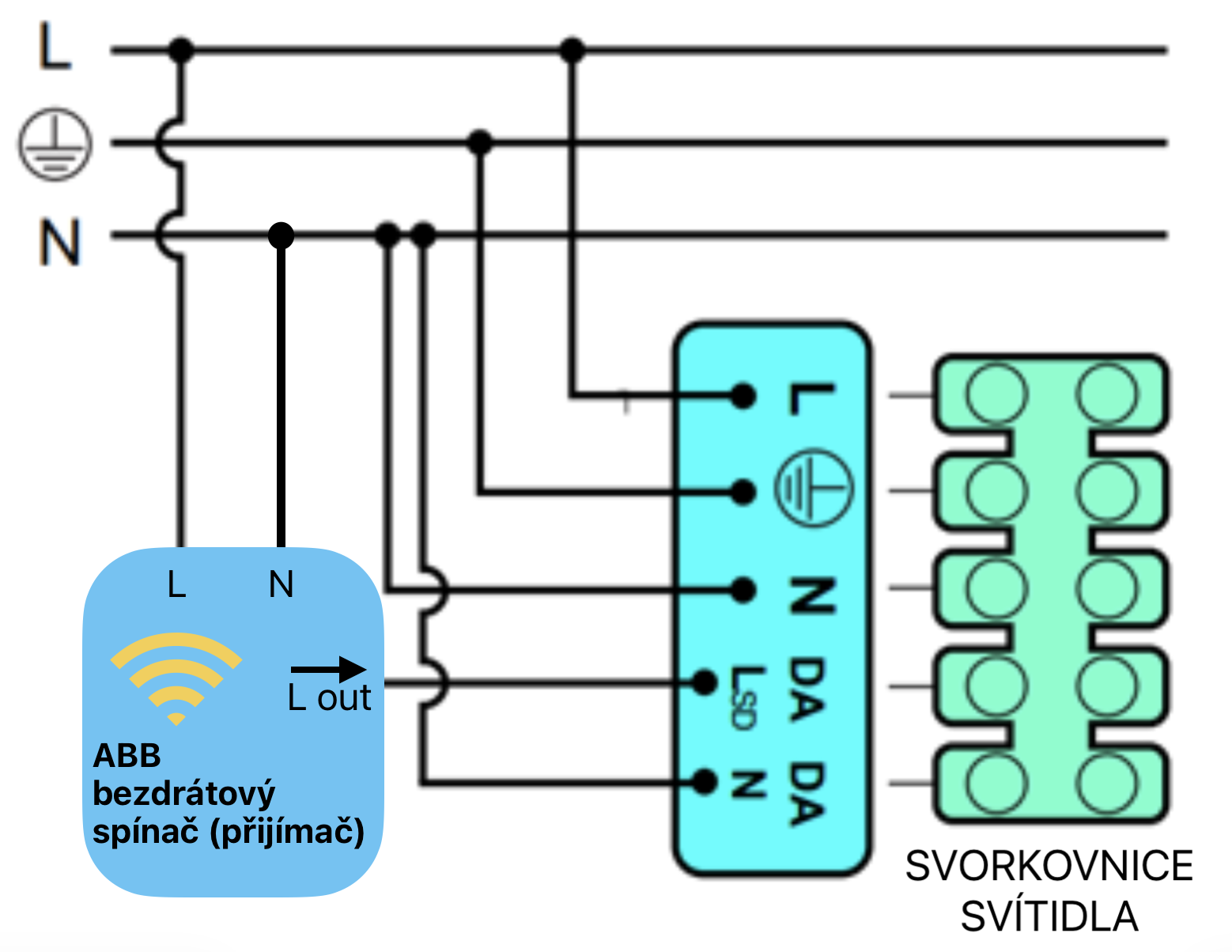

Schéma zapojení:
– V případě nesprávného nastavení přijímače ABB, nebo opakovaných nesystematických pokusů o spínání tlačítkem či bezdrátovým tlačítkem hrozí, že se LED driver ve svítidle omylem dostane do funkce koridor či jiné specifické funkce, ve které není možné svítidlo normálně ovládat. Pro deaktivaci těchto režimů postupujte podle návodů pro příslušný driver použitý ve svítidle.
Odkazy na návody:
